Série BE-M

206.M91-F100206.M91-F120206.M91-F150206.M91-G16U206.M91-F15U206.M91-F160206.M91-F16U206.M91-G150206.M91-G12U206.M91-G15U206.M91-G160206.M91-G16U206.M91-H150206.M91-H12U206.M91-H15U

Caractéristiques

Nombre de sorties DC: Max 2 connecteurs
Normes des connecteurs DC: C : CCS2 / J : CHAdeMO
Nombre de sorties AC : Max 1 connecteur
Normes des connecteurs CA : A: Type 2
Longueur du câble: 4,5m (max 7,5m sur demande)
Nombre de sessions simultanées :
Chargement simultané de charge unique en courant continu :
DC+AC : Chargement simultané
DC+DC+AC : Chargement simultané
Degré de protection: IP54
Degré de résistance aux chocs (selon IEC 62262): IK10
Système de refroidissement: Air forcé
Operating ambient temperature: -25°C +60˚C (à partir de 50°C avec déclassement)
Température de stockage: -30°C +60˚C
Altitude de fonctionnement: Max 2000m
Humidité: 5% ÷ 90% sans condensation
Matérial: Tôle d'acier
Poids: 330Kg (÷ 440Kg avec les câbles)
Installation: Au sol
Bouton d'urgence: Oui

Description

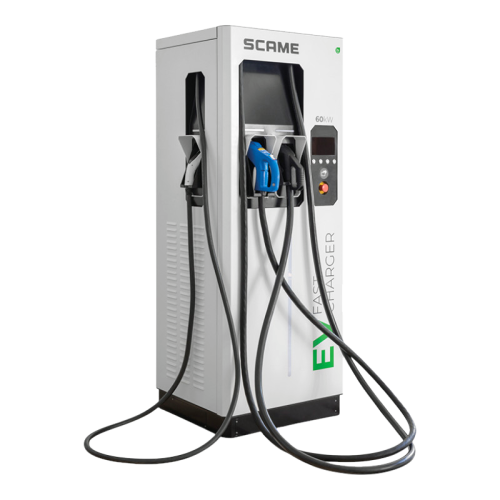

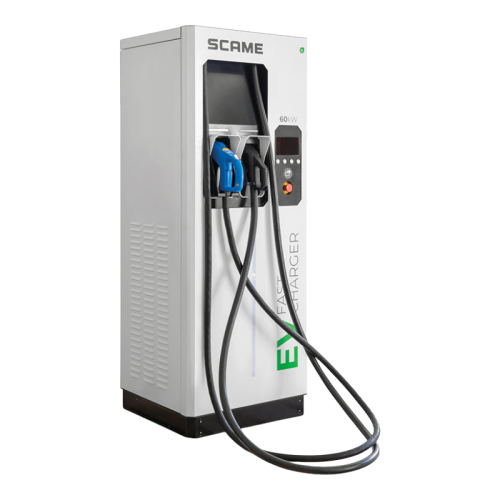

La série BE-M est une gamme de stations pour la recharge rapide de véhicules électriques en courant continu DC jusqu'à 150kW.

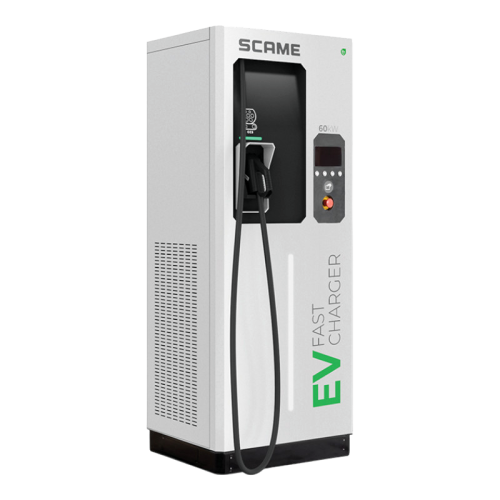

Une version avec un seul connecteur CCS2 et une puissance nominale de 60 kW est également disponible.

INTERFACE UTILISATEUR et SYSTEME DE CONTROLE
IHM :	Écran tactile TFT de 7 pouces boutons-poussoirs pour les commandes
Connectivité:	Ethernet Ethernet/WiFi/2G/3G/4G
Authentification de l'utilisateur	Sans authentication RFID Authentification par la station central
Protocole de communication	OCPP 1.6JSON

Références

Modèle	BE-M60H	BE-M90H	BE-M120H	BE-M150H
Puissance nominale	60kW	90kW	120kW	150kW
Puissance d'entrée
Tension nominale	400Vac ± 10%, 3P+N+PE, 50/60Hz
AC current (DC/DC+AC)	92A/156A	138A/202A	184A/248A	230A/294A
Puissance (DC/DC+AC)	63kVA/106kVA	95kVA/138kVA	127kVA/170kVA	158kVA/201kVA
Facteur de puissance	0,99 à la sortie nominale
THD	<5%
Efficience	96% à la puissance de sortie nominale
Puissance de sortie
DC Plage de tension	150–920Vdc
DC Courant max CCS2	150A	200A	200A	200A
DC Courant max CHAdeMO	125A	125A	125A	125A
DC Puissance max CCS2 à 400V	60kW	80kW	80kW	80kW
Sessions de charge simultanées CCS2+CCS2	30+30kW	60+30kW	60+60kW	90+60kW

Puissance	Connecteurs			Charge simultanée DC*	Modèle	Code
Puissance	CCS2	CHAdeMO	Type 2	Charge simultanée DC*	Modèle	Code
60kW	1				BE-M 60H-C	206.M91-F100
	1	1			BE-M 60H-CJ	206.M91-F120
	1	1		•	BE-M 60H-CJ-D	206.M91-F150
	1	1	1		BE-M 60H-CJA	206.M91-G16U
	1	1	1	•	BE-M 60H-CJA-D	206.M91-F15U
	2			•	BE-M 60H-CC-D	206.M91-F160
	2		1	•	BE-M 60H-CCA-D	206.M91-F16U
90kW	1	1		•	BE-M 90H-CJ-D	206.M91-G150
	1	1	1		BE-M 90H-CJA	206.M91-G12U
	1	1	1	•	BE-M 90H-CJA-D	206.M91-G15U
	2			•	BE-M 90H-CC-D	206.M91-G160
	2		1	•	BE-M 90H-CCA-D	206.M91-G16U
120kW	1	1		•	BE-M 120H-CJ-D	206.M91-H150
	1	1	1		BE-M 120H-CJA	206.M91-H12U
	1	1	1	•	BE-M 120H-CJA-D	206.M91-H15U
	2			•	BE-M 120H-CC-D	206.M91-H160
	2		1	•	BE-M 120H-CCA-D	206.M91-H16U
150kW	1	1		•	BE-M 150H-CJ-D	206.M91-I150
	1	1	1		BE-M 150H-CJA	206.M91-I12U
	1	1	1	•	BE-M 150H-CJA-D	206.M91-I15U
	2			•	BE-M 150H-CC-D	206.M91-I160
	2		1	•	BE-M 150H-CCA-D	206.M91-I16U
*Chargement simultané AC/DC toujours possible

Enveloppe

Fabriquées en tôle d'acier robuste peinte, elles sont équipées, selon la version, de deux câbles avec connecteurs CCS2 et/ou CHAdeMO et d'un câble avec connecteur de type 2 pour la recharge en courant alternatif AC.

Equipement

L'interface utilisateur est assurée par un écran avec capteur de lumière ambiante intégré. Les stations de recharge BE-M, équipées d'une connectivité Ethernet-WiFi-2/3/4G, peuvent être connectées à un backend OCPP.

Options

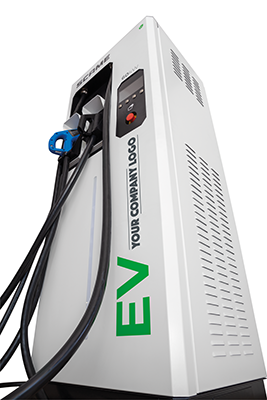

Si vous souhaitez ajouter un trait d'identité, les bornes de recharge BE-M peuvent être personnalisées graphiquement selon la marque du client.

La personnalisation graphique doit être demandée en spécifiant le code 209.CU01-M lors de la commande et en envoyant votre logo exclusivement en format vectoriel.

Fermement convaincue que le design est une composante fondamentale de la marque et du produit, Scame Parre se réserve le droit de ne pas accepter les propositions graphiques incompatibles avec l'image de la marque et de ses stations.

Description	Code
SUPPORT DE FIXATION	208.AP84
MISE EN SERVICE (OBLIGATOIRE)	ZS00535

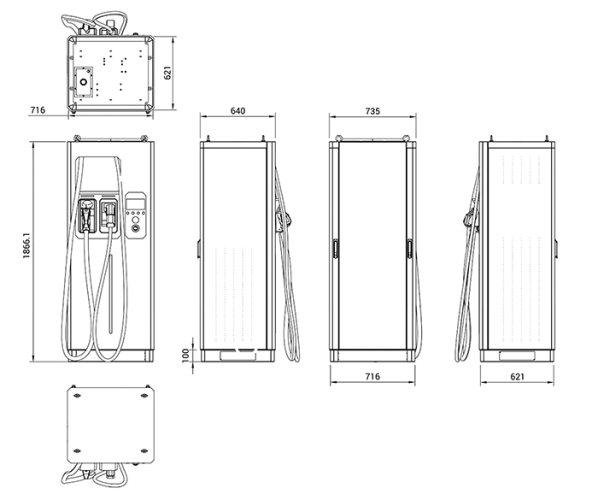

Photos techniques

Photos/Dessins non contractuels
