Série IKONA
679.1002679.1004679.1006679.1008679.1008.1679.1008.2679.1012679.1012.1679.1012.2679.1018679.1018.1679.1018.2679.2024679.2024.2679.2036
Caractéristiques
Matière : Polymère ThermoplastiqueDegré de protection : IP66
Résistance mécanique (20°C) : IK09
Finition : RAL 7035
Classe : II
Description

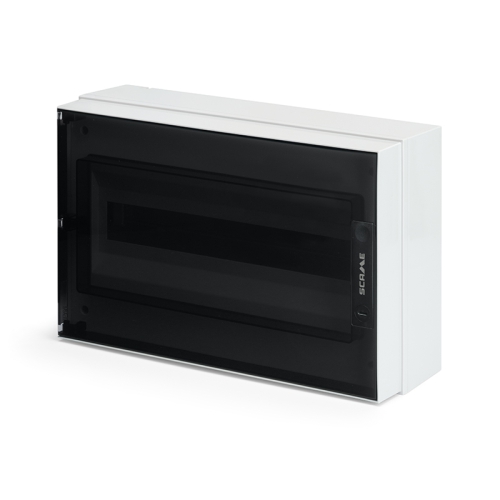

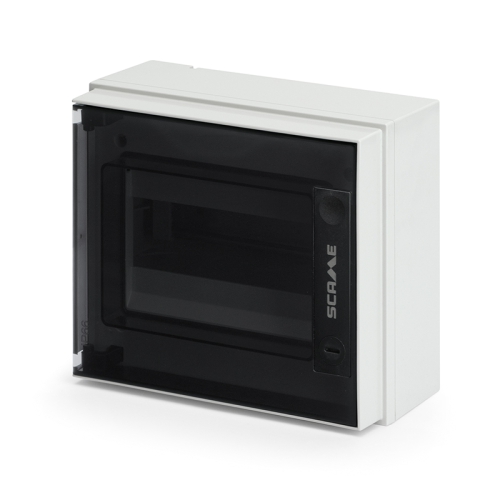

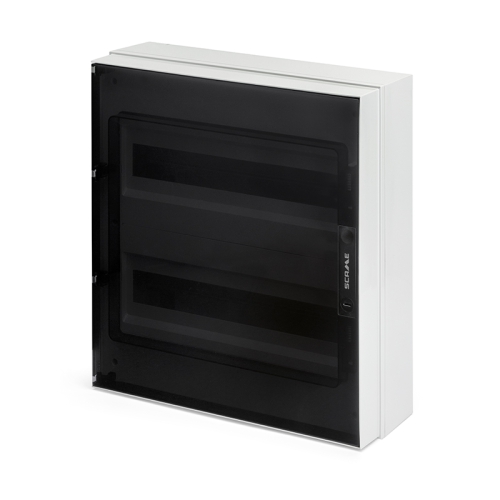

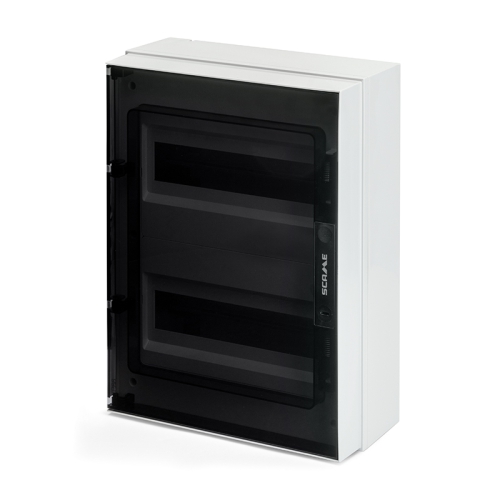

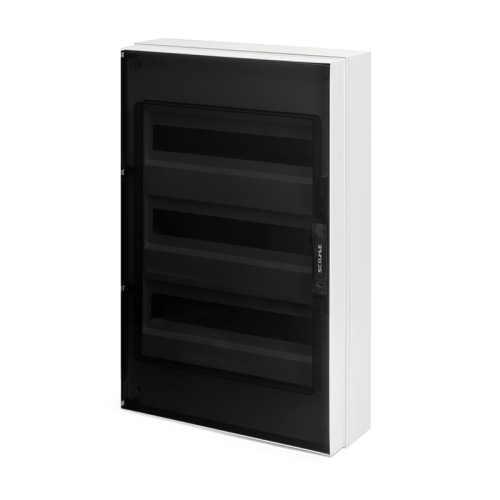

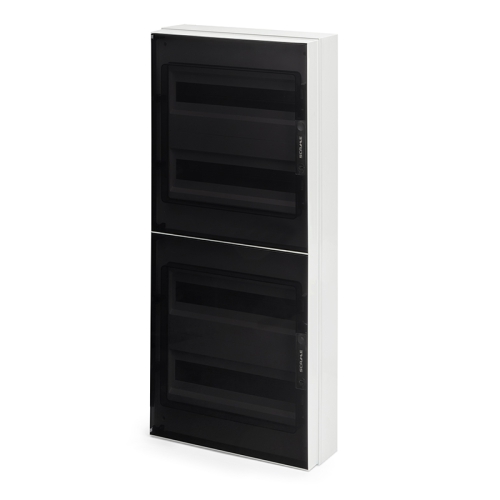

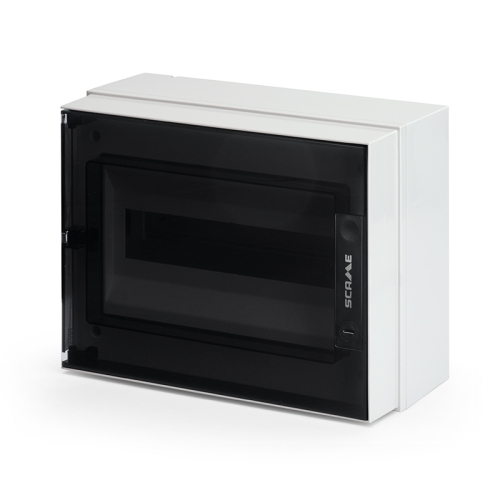

Gamme de coffrets électriques étanches pour installation en surface disponibles dans des configurations allant de 8 à 72 modules DIN.Caractérisés par une installation extrêmement facile grâce à leur espace interne généreux, leur support de rail DIN amovible et leurs plastrons amovibles, ils offrent une résistance élevée aux chocs (IK09) et un degré de protection élevé (IP66).
Le design moderne et fonctionnel de Trussardi+Belloni Design se distingue par sa porte à profil plat avec un système de fermeture rétractable.
Références
| Modules | Dimensions (mm) |
Puissance | Code | Cond | Modules | Dimensions (mm) |
Puissance | Code | Cond. |
| 2 | L:71 H:140 P:100 |
9W | 679.1002 | 1/16 | 18+1 | L:424 H:285 P:140 |
34W | 679.1018 | 1/4 |
| 4 | L:107 H:180 P:100 |
10W | 679.1004 | 1/12 | 679.1018.1 (5) | ||||
| 6 | L140 H:180 P:100 |
9W | 679.1006 | 1/12 | 679.1018.2 (6) | ||||
| 8 | L:215 H:190 P:100 |
15W | 679.1008 | 1/10 | 24+2 | L:317 H:420 P:140 |
34W | 679.2024 | 1/4 |
| 679.1008.1 (1) | 679.2024.2 (4) | ||||||||
| 679.1008.2 (2) | 36+2 | L:424 H:460 P:140 |
47W | 679.2036 | 1 | ||||
| 12+1 | L:317 H:250 P:163 |
24W | 679.1012 | 1/6 | 679.2036.2 (6) | ||||
| 679.1012.1 (3) | 54+3 | L:424 H:655 P:140 |
68W | 679.3054 | 1 | ||||
| 679.1012.2 (4) | 679.3054.2 (6) | ||||||||
| La dissipation de puissance est calculée conformément aux normes IEC EN 62208 et IEC EN 60670-24. |
72+4 | L:424 H:910 P:140 |
89W | 679.4072 | 1 | ||||
| 679.4072.2 (6) | |||||||||
| (1) .avec 1 bornier de terre IP00 2x(5x10mm² - 5x16mm²) - (2) .avec 2 borniers de terre IP00 2x(5x10mm² - 5x16mm²) (3) .avec 2 borniers de terre IP00 3x(5x10mm² - 5x16mm²) - (4) .avec 2 borniers de terre IP00 3x(5x10mm² - 5x16mm²) (5) .avec 2 borniers de terre IP00 4x(5x10mm² - 5x16mm²) - (6) .avec 2 borniers de terre IP00 4x(5x10mm² - 5x16mm²) |
|||||||||
Options
| Description | Notes | Code | Cond. | |
 |

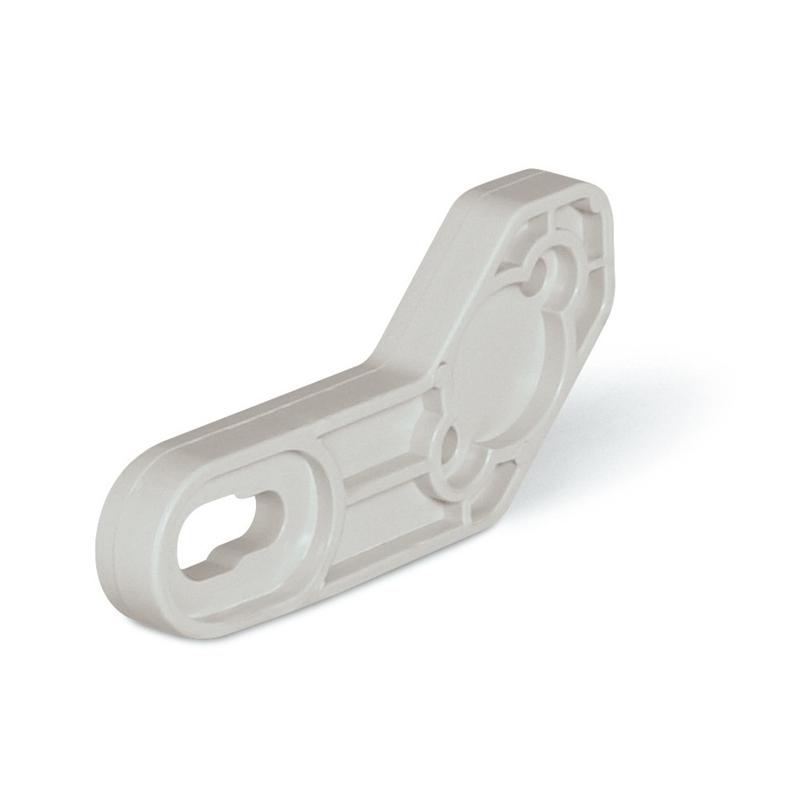

PATTES DE FIXATION MURALE | 4 pièces | 654.0020 | 10 |
 |

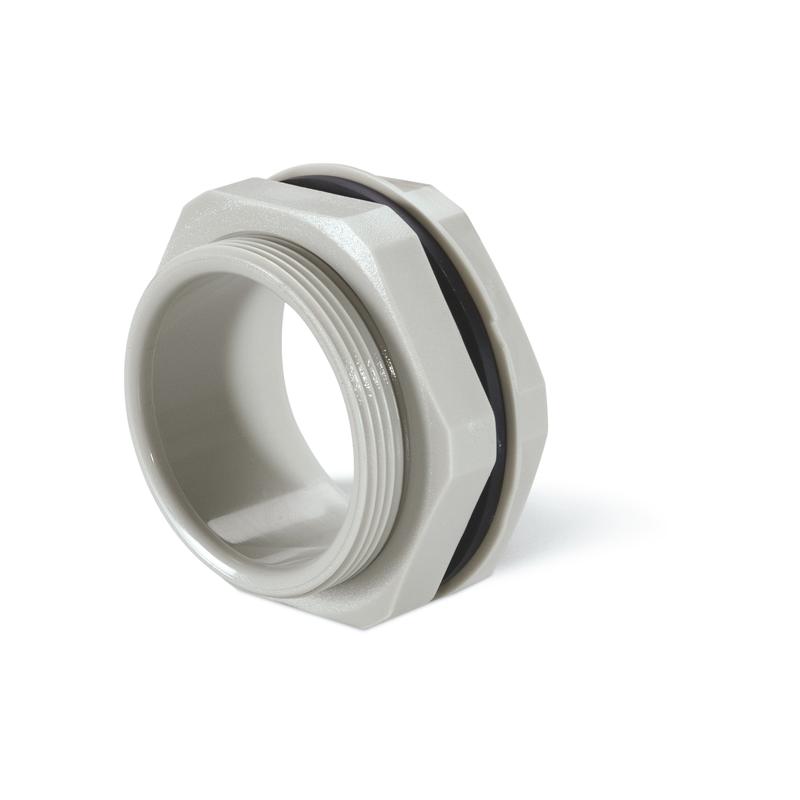

KIT DE CONNEXION | PG36 | 654.0040 | 25 |
| PG21 | 654.0038 | |||
 |

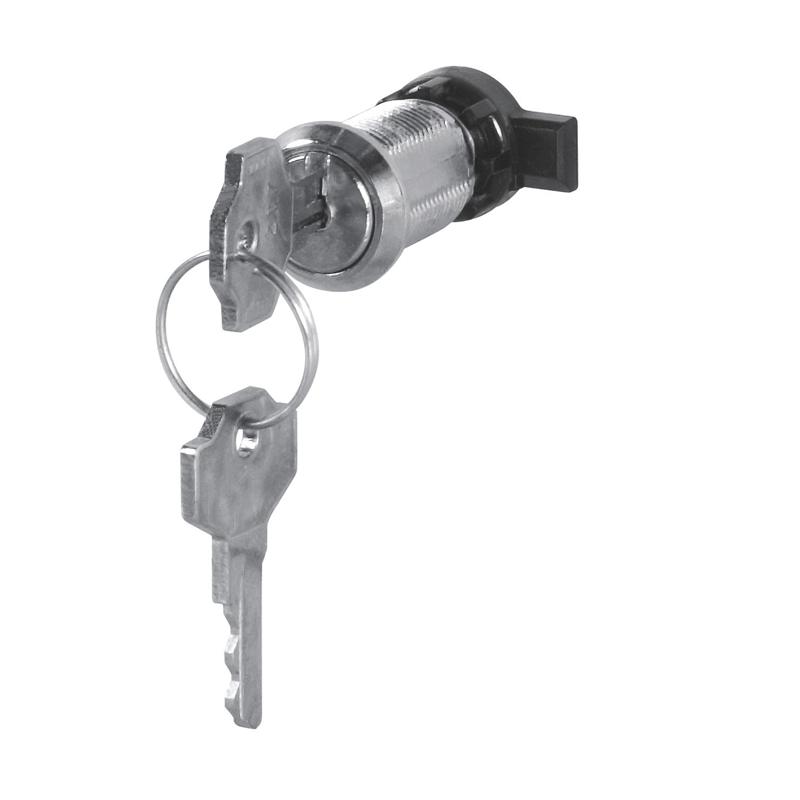

KIT CLÉ YALE | 654.0075 | 10 | |
 |

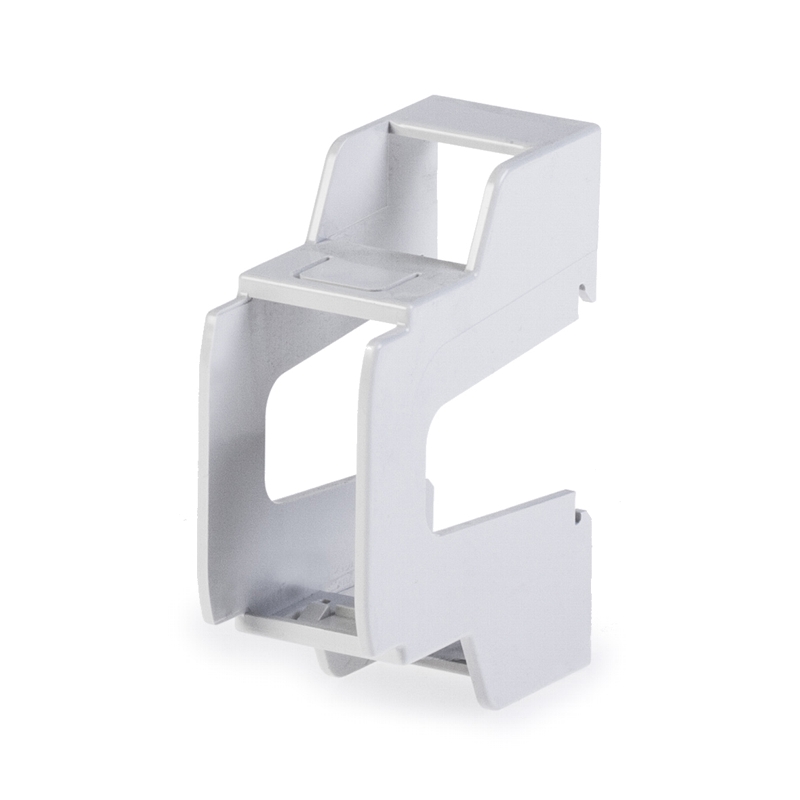

SUPPORT DE RAIL DIN Dim: 28.5mm |
adapté pour 1 x EVOLUTION 1 module |
654.0091 | 12/120 |
 |

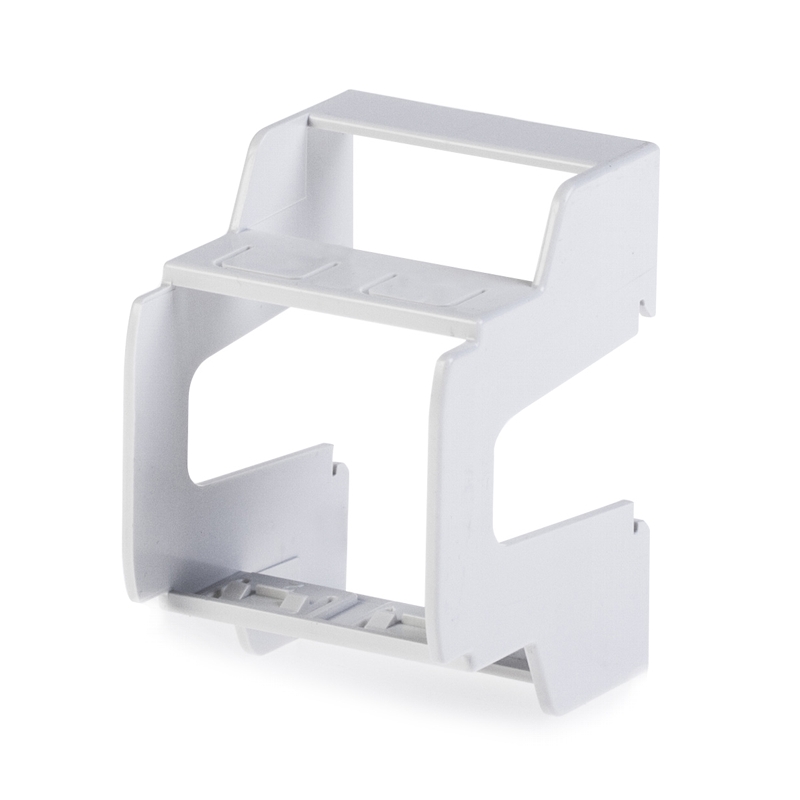

SUPPORT DE RAIL DIN Dim: 53mm |
adapté pour 2 x EVOLUTION 2 modules |
654.0092 | 12/120 |
 |

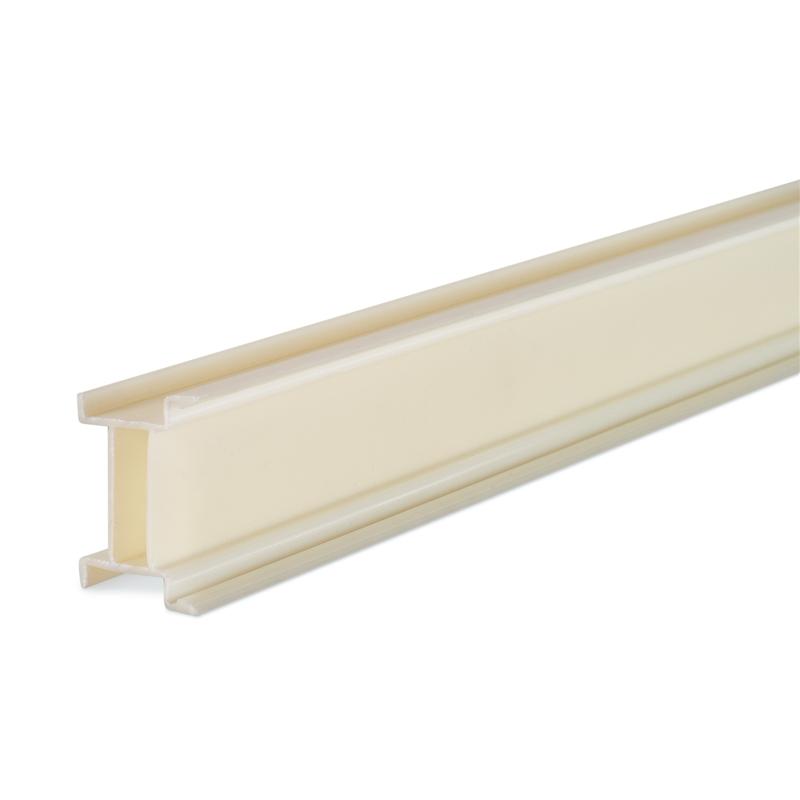

PROFILÉ STRIÉ POUR RAIL DIN DIN 35x7,5mm OMEGA |
ÉLÉVATION 18mm LONGUEUR 320mm |
654.0090 | 20/100 |
   |

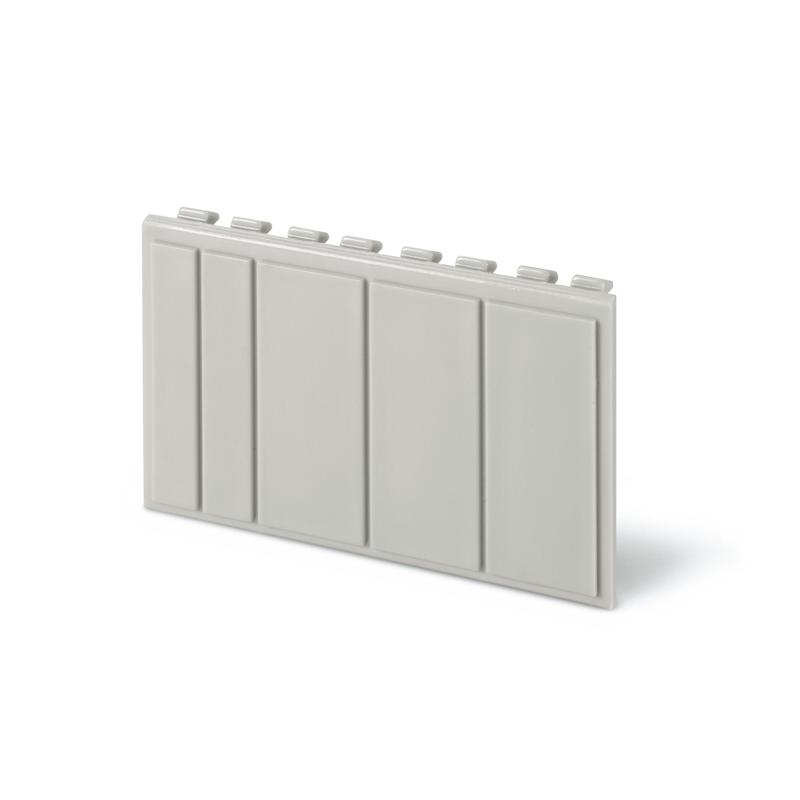

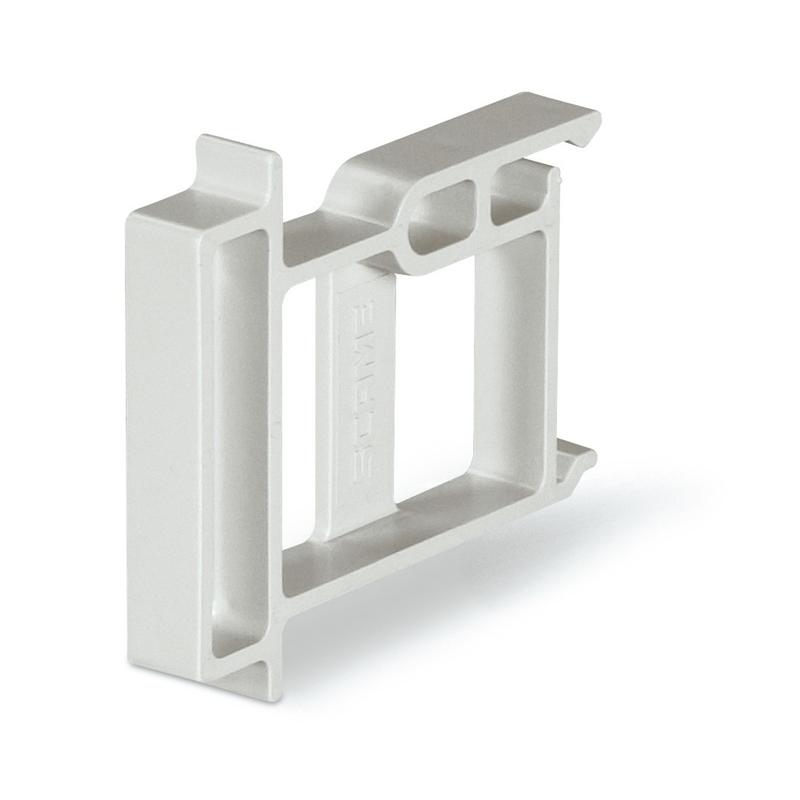

PLAQUES D’OBTURATION POUR MODULE DIN Lorsqu’elles sont placées entre les appareils modulaires, ces plaques contribuent à dissiper la chaleur. A fixer sur un rail DIN. |
9x45mm 1/2 module |
654.0420 | 25/400 |

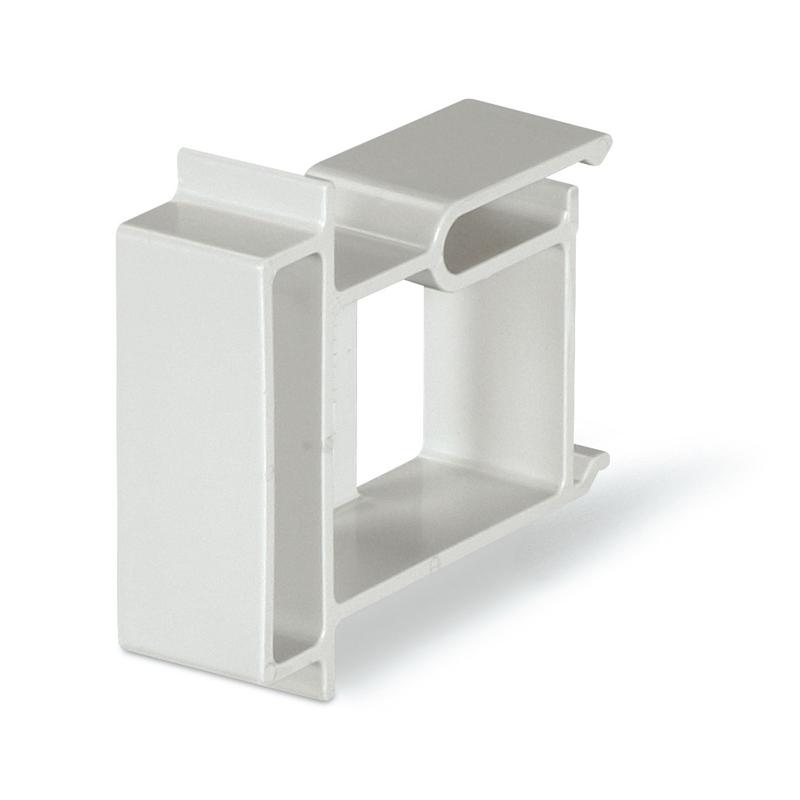

| 18x45mm 1 module |
654.0410 | 25/250 | ||
| 73x49mm 4 modules |
654.0400 | 25/250 | ||
 |

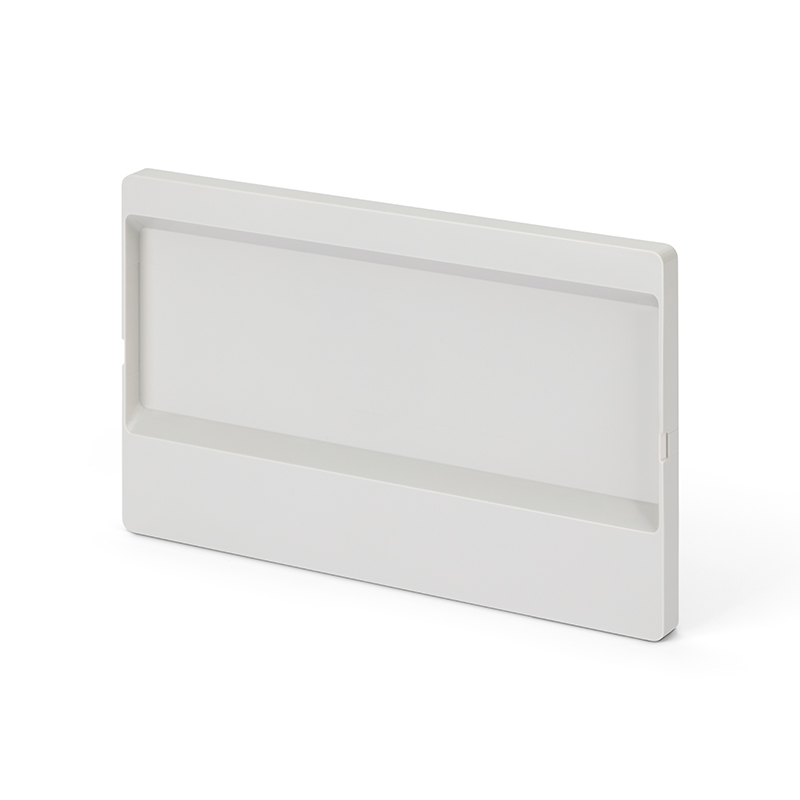

PLASTRON PLEIN | 12 DIN 12 modules |
679.0112 | 1/10 |
| 18 DIN 18 modules |
679.0118 | 1/10 | ||
  |

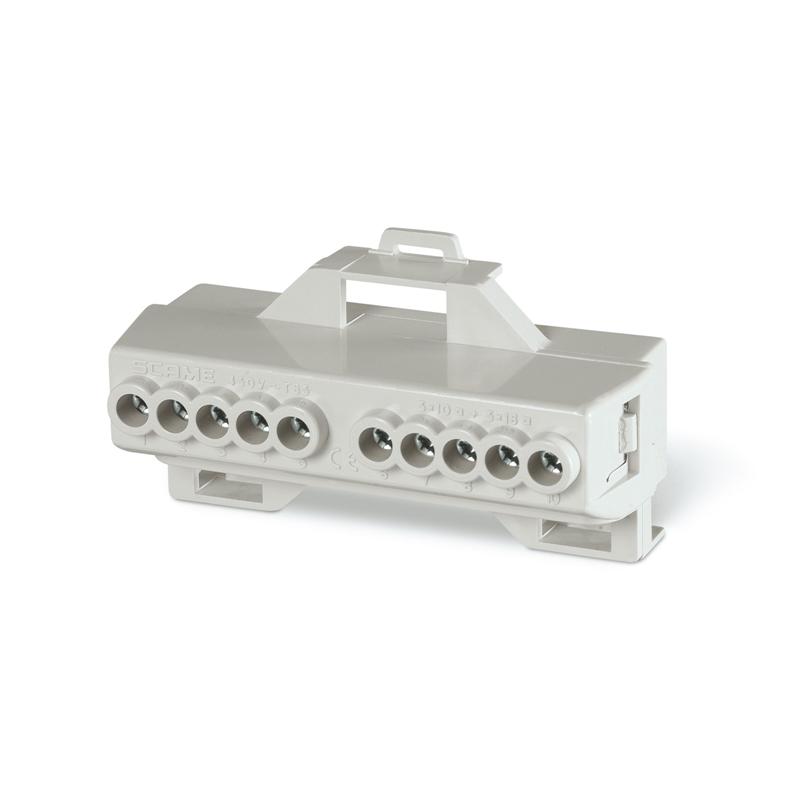

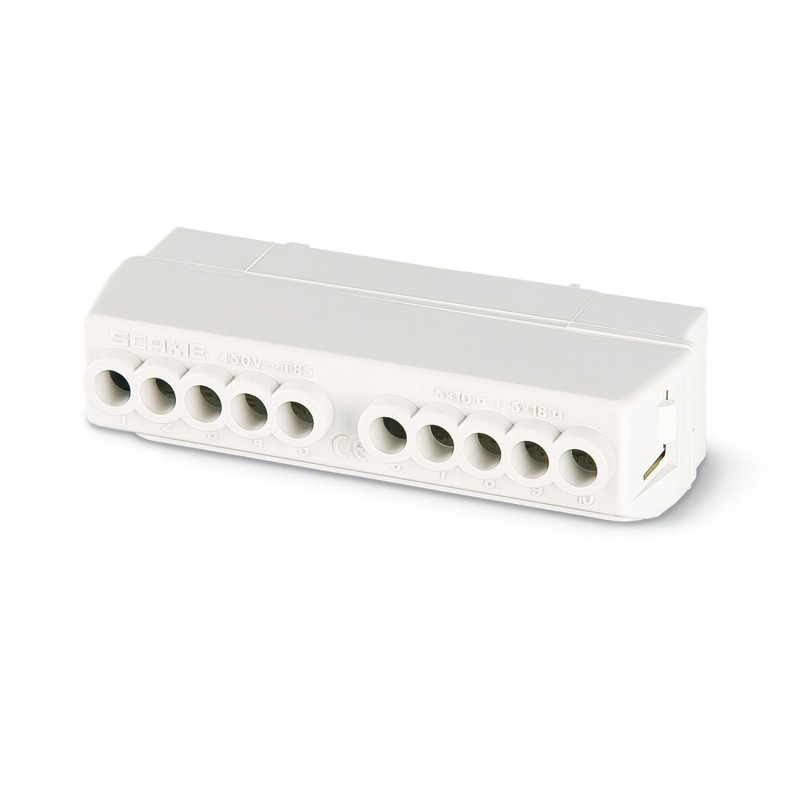

BORNIERS POUR RAIL DIN Bornes : 1x (5x10mm² et 5x16mm²). Bornes de phase R-S-T et de terre/neutre |
Horizontal IP20 | 654.0359 | 10 |
| Vertical IP20 | 654.0358 | 10 | ||
 |

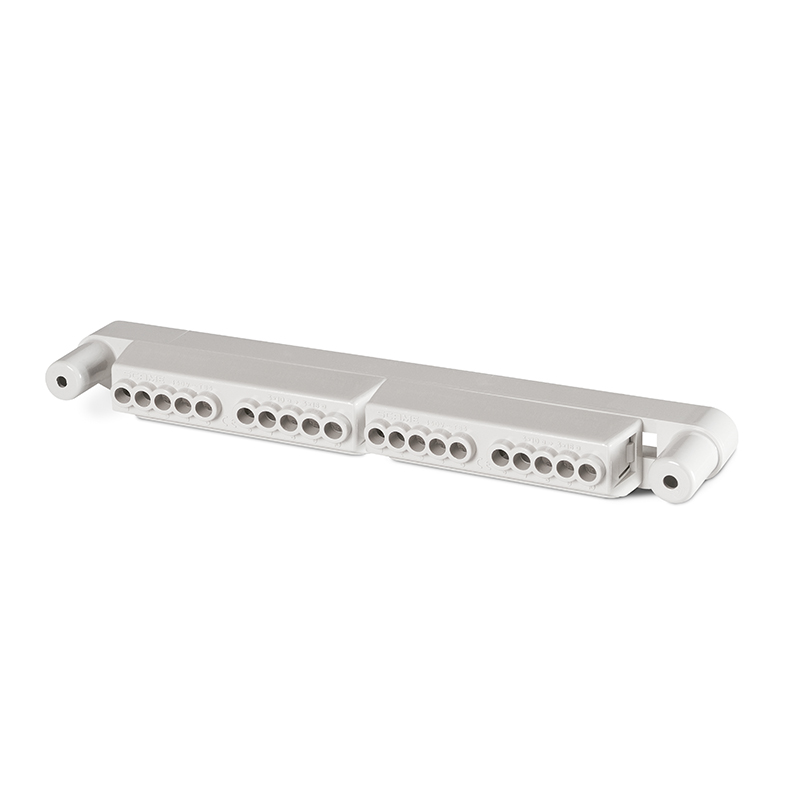

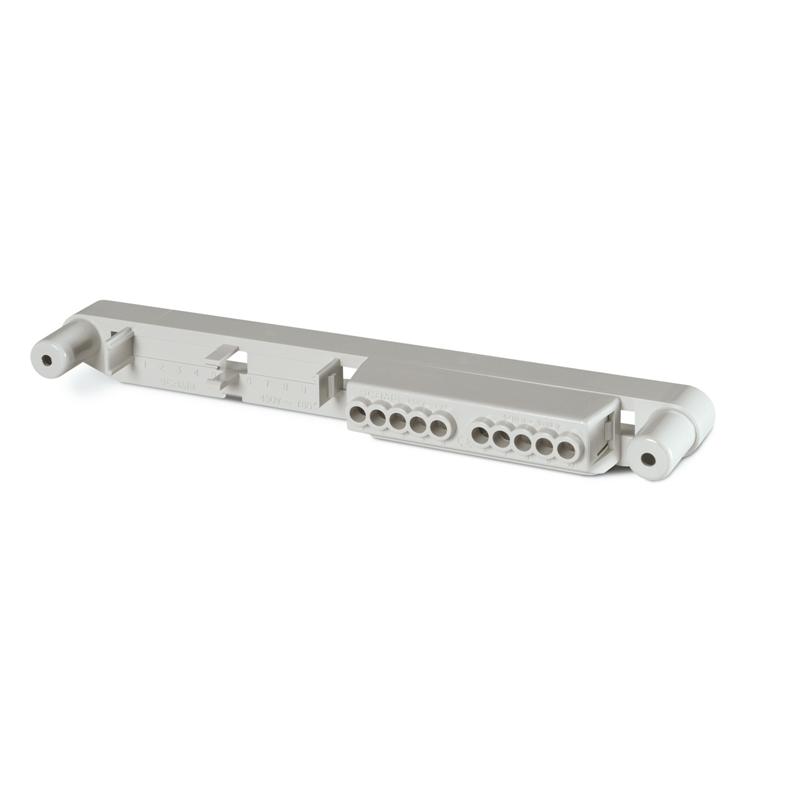

BORNIERS MODULAIRES Isolés par un couvercle en plastique pour la connexion des câbles flexibles. Pour conducteurs de terre, de phase et de neutre. Emplacement spécial pour un bornier supplémentaire art. 654.0360. |
Pour IKONA 8 DIN IP20 |
654.0361 | 10 |
 |
Bornier complet, fourni avec un bornier supplémentaire art. 654.0360. | Pour IKONA 8 DIN IP20 |
654.0361C | 10 |
 |
Emplacement spécial pour deux blocs de jonction supplémentaires art. 654.0360. |

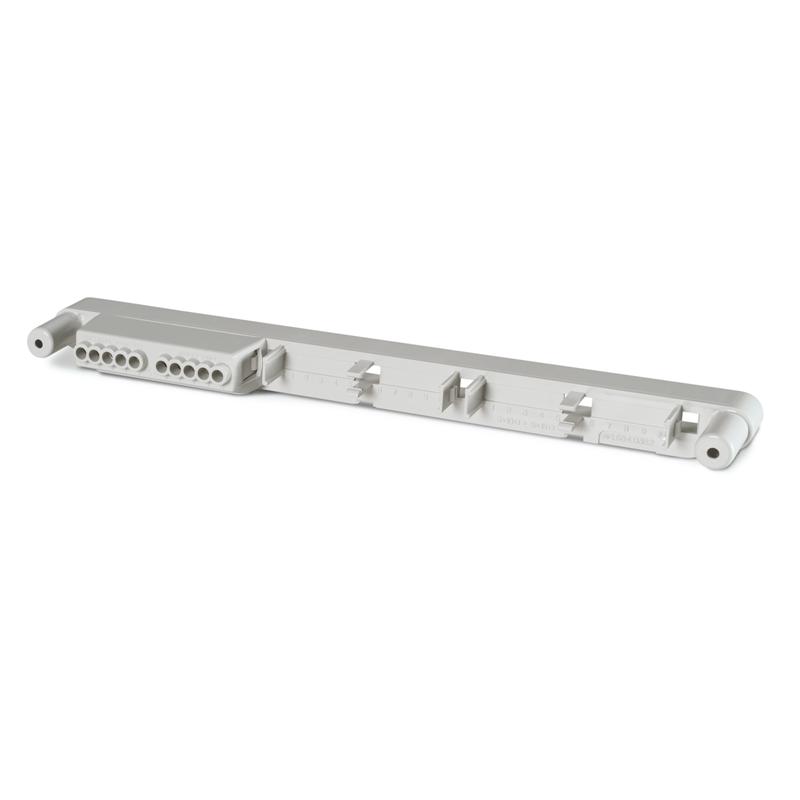

Pour IKONA 12 - 24 DIN IP20 |
654.0362 | 10 |
 |
Bornier complet, fourni avec deux borniers supplémentaires art. 654.0360. |
Pour IKONA 12 - 24 DIN IP20 |
654.0362C | 10 |
 |

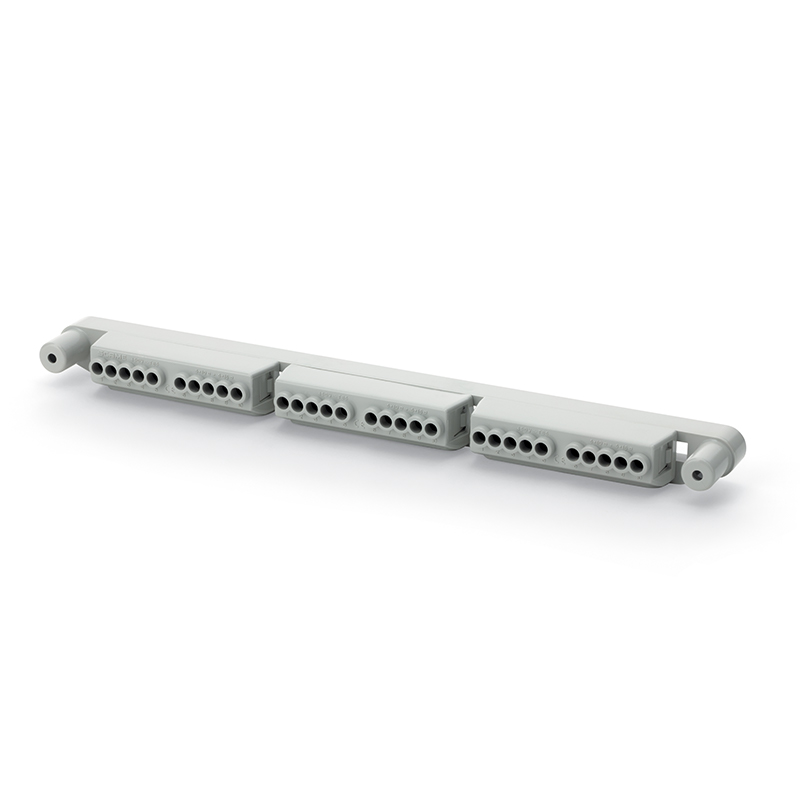

Réserve spéciale pour trois blocs de jonction supplémentaires art. 654.0360. |

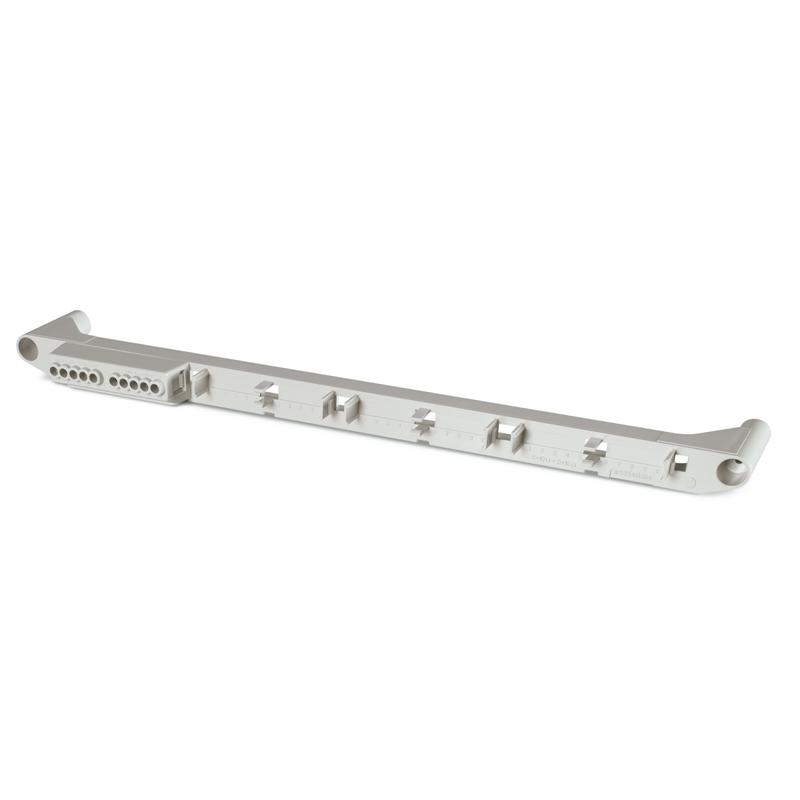

Pour IKONA 18 - 36 - 54 - 72 DIN IP20 |
654.0364 | 10 |
 |

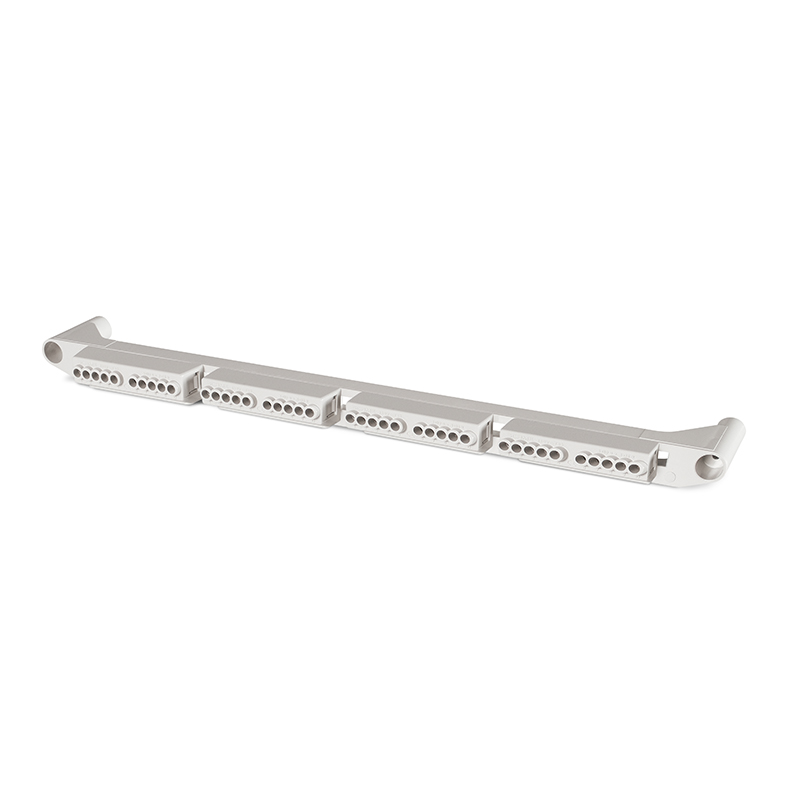

Réserve spéciale pour trois blocs de jonction supplémentaires art. 654.0360. |
Pour IKONA 18 - 36 - 54 - 72 DIN IP20 |
654.0364C | 10 |
 |

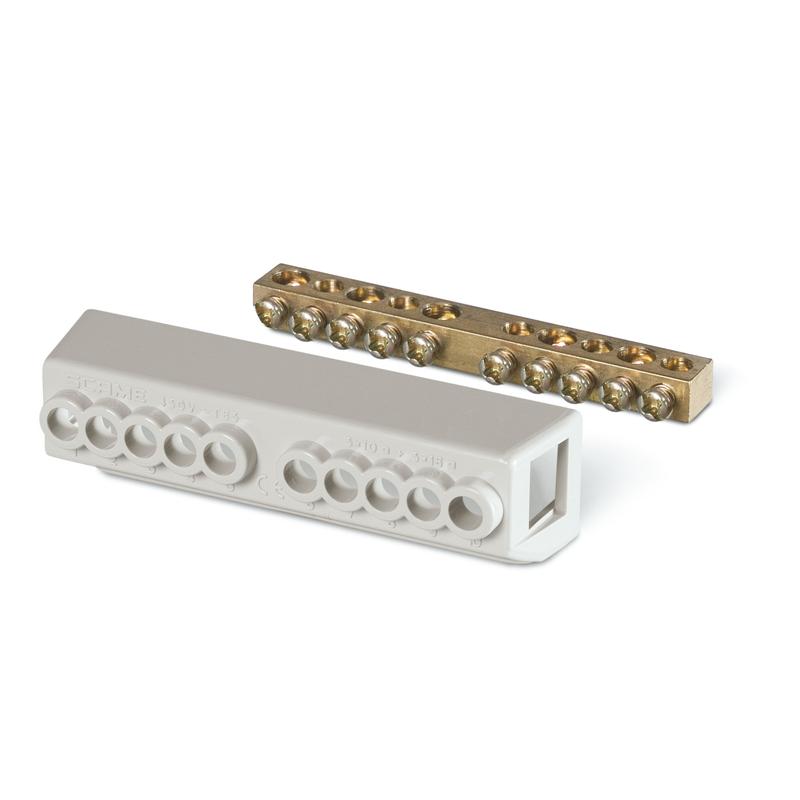

Barrettes de connexions | EXTRA IP20 | 654.0360 | 10 |
